LA CÁMARA: DIAFRAGMA

Obturador

EL DIAFRAGMA
El diafragma es una parte del objetivo que limita el rayo de luz que penetra. Funciona como el iris del ojo humano, abriéndose o cerrándose para permitir que entre más o menos luz. Lo abierto que está el objetivo es lo que se llama apertura de diafragma. En las cámaras manuales controlamos el diafragma mediante una rueda del objetivo. En las cámaras automáticas y en las digitales se puede regular mediante botones. Cada objetivo tienen una apertura de diafragma máxima. Si son objetivos con distancia focal fija la apertura máxima es fija, para zooms la apertura máxima va cambiando según varía la distancia focal.
Para conseguir el equilibrio de luz en cada exposición se combina la apertura de diafragma con el tiempo de exposición. Es decir, que si se aumenta la apertura de diafragma (más luminosidad) hay que reducir el tiempo de exposición (tiempo que la película o el sensor digital está expuesta/o a la luz) o si no la fotografía sería muy clara (sobreexpuesta). Igualmente, para captar la luz que hay en la escena, si se reduce la apertura de diafragma (menos luminosidad) hay que alargar la exposición, o si no quedaría una imagen oscura (subexpuesta).

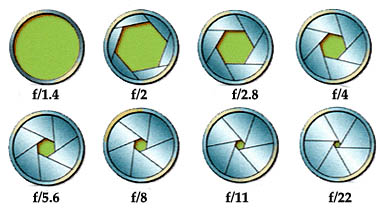

La apertura de diafragma se mide en números f. El significado número f está explicado en Wikipedia en el siguiente link. El menor de los números indica la apertura máxima. La relación entre los números f es que cada vez que se pasa de un número a otro menor la luminosidad se duplica, de modo que f11, por ejemplo, tiene el doble de luminosidad que f16 y la mitad que f8. La escala de números f típica es la siguiente, aunque no muestra todas las posibilidades, ya que los diferentes saltos dependen del diseño del objetivo:

Ejemplo de una exposición:
Tiempo exposición: 1/120
Apertura: f5.6
La misma exposición:
Tiempo exposición: 1/60
Apertura: f8 Estas dos fotografías serán capaces de captar la misma luminosidad. La primera aumentará la apertura de diafragma (reduciendo el tiempo de exposición). La segunda duplicará el tiempo de exposición. Para que la imagen no resulte clara (sobreexpuesta) se cierra el diafragma, dejando pasar la mitad de luz que en el caso anterior.

Aunque ambas capten la misma luminosidad encontraremos diferencias entre ellas. Estas diferencias se entenderán en el próximo tema (cómo hacer fotos).

Sensor / Compartimento película

LA CÁMARA: DIAFRAGMA

Obturador

Ejemplo de una exposición: Tiempo exposición: 1/120 Apertura: f5.6 La misma exposición: Tiempo exposición: 1/60 Apertura: f8	Estas dos fotografías serán capaces de captar la misma luminosidad. La primera aumentará la apertura de diafragma (reduciendo el tiempo de exposición). La segunda duplicará el tiempo de exposición. Para que la imagen no resulte clara (sobreexpuesta) se cierra el diafragma, dejando pasar la mitad de luz que en el caso anterior.
Aunque ambas capten la misma luminosidad encontraremos diferencias entre ellas. Estas diferencias se entenderán en el próximo tema (cómo hacer fotos).
